一體化凈水設備運行原理
編輯：氣浮機廠家中僑啟迪 來自：http://m.qinhuayanguan.cn /日期：2019-04-04 16:26 | 人氣：
一體化凈水設備反運行原理
原水進入設備進水口的水壓＞0.07MPa即可。ZQ型多功能一體化凈水設備前設置2臺靜態管道混合器，1臺用于聚合氯化鋁的投加另一臺用于高濁度時投加助凝劑（或添加劑）。水處理藥劑聚合氯化鋁在加藥裝置內配制完成，并由計量泵送至靜態管道混合器內，靜態管道混合器通過自身結構的剪切、攪拌作用，使其混合均勻，然后進入一體化凈水設備內。

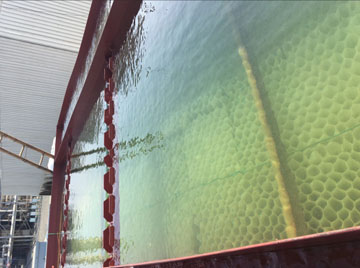

原水在進入ZQ型多功能一體化凈水設備后，首先進入裝置中部的配水區，進行旋切線均勻布水，并帶有水力攪拌功能的混合方式，使水中的懸浮物和藥劑進行充分反應，并設有污泥回流孔，使形成的礬花循環的與雜質進行充分接觸形成大礬花，再由旋切布水裝置上部的小旋切布水裝置進行推動旋轉，使形成的大礬花更密實更大，再由外部的隔氣穩流筒進行向四周均勻布水。水流速度降低，并緩慢進入四斗集泥系統，大顆粒的礬花比重已超過水的比重，沉入四個排泥斗內，其余中等的礬花進入沉降區內，由于斜管的吸附粘結在斜管壁上，因為設備是連續運行的，所以斜管壁上的礬花越積越多，最后隨水流的上升作用松動斜管壁上的形成的大礬花，隨重力作用滑落掉入四個排泥斗內，在水的靜壓力下開啟排泥閥將泥排出體外。而通過斜管澄清后的水則通過凈水裝置上部全通道集水、重力配水系統進入過濾室內，并自上而下通過濾層進行過濾，水中的礬花被濾層攔截、過濾。過濾后的清水通過濾頭匯集至裝置底部的清水區，并由連通管返至裝置頂部的清水層。原水在凈水裝置內凈化后流入清水池，然后由二級泵站送往用水點。
設備排泥及反洗排污：高效一體化全自動凈水裝置里沉淀下的泥渣，經排泥系統定時自動排除，排出的泥漿以及過濾反沖洗水接至下水道或泥漿坑進行干化處理。
原水在進入ZQ型多功能一體化凈水設備后，首先進入裝置中部的配水區，進行旋切線均勻布水，并帶有水力攪拌功能的混合方式，使水中的懸浮物和藥劑進行充分反應，并設有污泥回流孔，使形成的礬花循環的與雜質進行充分接觸形成大礬花，再由旋切布水裝置上部的小旋切布水裝置進行推動旋轉，使形成的大礬花更密實更大，再由外部的隔氣穩流筒進行向四周均勻布水。水流速度降低，并緩慢進入四斗集泥系統，大顆粒的礬花比重已超過水的比重，沉入四個排泥斗內，其余中等的礬花進入沉降區內，由于斜管的吸附粘結在斜管壁上，因為設備是連續運行的，所以斜管壁上的礬花越積越多，最后隨水流的上升作用松動斜管壁上的形成的大礬花，隨重力作用滑落掉入四個排泥斗內，在水的靜壓力下開啟排泥閥將泥排出體外。而通過斜管澄清后的水則通過凈水裝置上部全通道集水、重力配水系統進入過濾室內，并自上而下通過濾層進行過濾，水中的礬花被濾層攔截、過濾。過濾后的清水通過濾頭匯集至裝置底部的清水區，并由連通管返至裝置頂部的清水層。原水在凈水裝置內凈化后流入清水池，然后由二級泵站送往用水點。
設備排泥及反洗排污：高效一體化全自動凈水裝置里沉淀下的泥渣，經排泥系統定時自動排除，排出的泥漿以及過濾反沖洗水接至下水道或泥漿坑進行干化處理。
①排泥：當凈水裝置運行一定時間后，電動蝶閥通過中央控制柜所給信號進行自動排泥一次（原水濁度低于500mg/L時排泥周期T=12小時為宜，排泥周期可調）。
②反沖洗排污：污水經過過濾層過濾一定時間后，過濾層的阻力逐漸增大，當壓力達到設定值時，反沖洗管開始自動反洗，過濾區內存水在上部清水層的靜壓下迅速加速反沖洗，裝置內清水按照正常運行路徑反方向返回，當清水經過過濾區時即開始對過濾層進行反沖洗，反洗歷時2～2.5分鐘后（時間可調），當達到設定反洗時間自動停止反沖洗。反洗污水排至排污槽內，并由排污管引至下水道或泥漿坑。
②反沖洗排污：污水經過過濾層過濾一定時間后，過濾層的阻力逐漸增大，當壓力達到設定值時，反沖洗管開始自動反洗，過濾區內存水在上部清水層的靜壓下迅速加速反沖洗，裝置內清水按照正常運行路徑反方向返回，當清水經過過濾區時即開始對過濾層進行反沖洗，反洗歷時2～2.5分鐘后（時間可調），當達到設定反洗時間自動停止反沖洗。反洗污水排至排污槽內，并由排污管引至下水道或泥漿坑。
